东风朝柴厂家配套采购铸铁件产品及模具 发动机轮壳 排气管 气管，下面图纸，量产8000台份/年，产品喷耐高温漆，走试制流程。       东风 朝阳

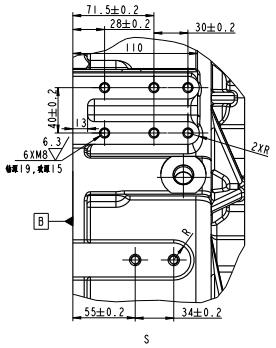

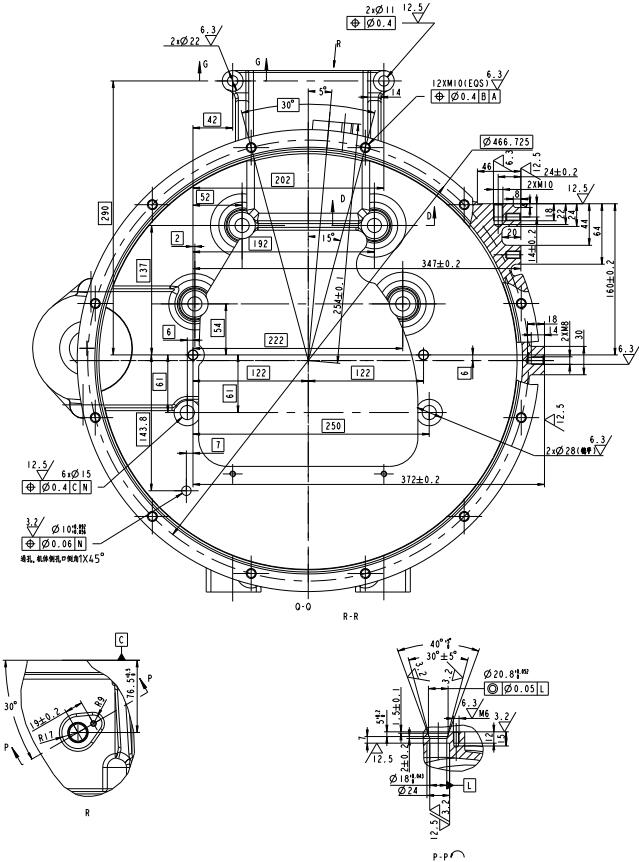

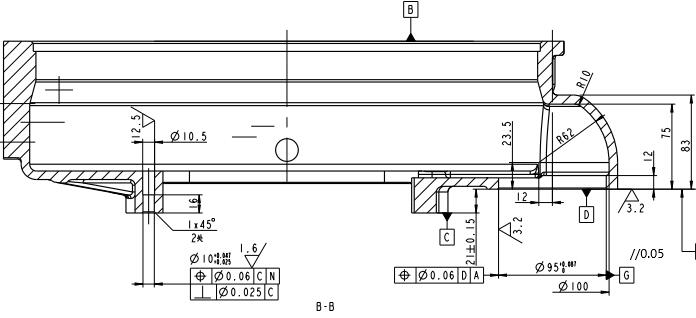

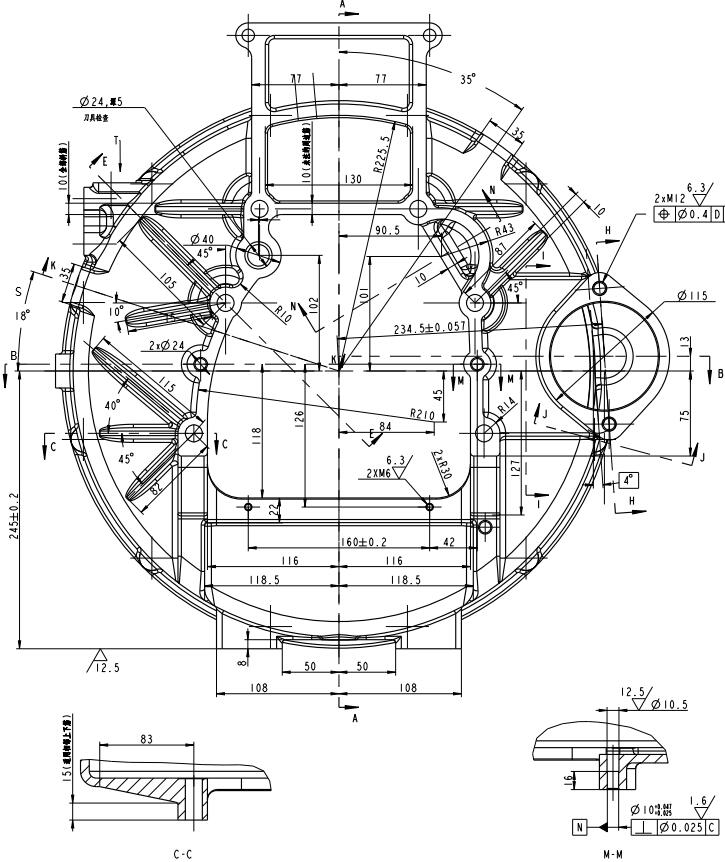

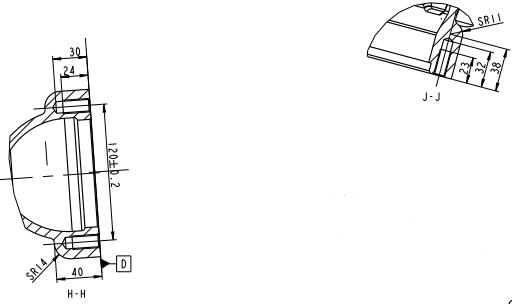

一、飞轮壳 图1~9








技术要求
1. 未注壁厚为7.5,未注明铸造圆角R3～R8,拔模斜度1～3°,毛坯尺寸公差CT-9级。
2. 铸件须经人工时效处理,硬度170～210HB。
3. 螺纹倒角120°至螺纹外径。
4. 非加工表面打砂,涂黑色底面合一漆,厚40μ。
5. 本图与4102AZL.02.37-2差别在于S、T、左、右


二、排气管 QTRSi4Mo1 图10

技术要求
1. 铸件材料:QTRSi4Mo1,按照GB/T 26653-2011《排气歧管铸铁件标准》执行,排气管耐热温度760°C;
2. 金相组织:基本上是铁素体,珠光体含量≤10%,球化级别不低于3级,石墨大小为5-7级;
3. 铸件经人工时效处理硬度200HB-241HB,抗拉强度≥550MPa、拉伸强度≥400MPa、延伸率3% -8%;
4. 内腔应光洁平滑,不得有飞边,粘砂结疤等缺陷;
5. 未注铸造圆角R3-R5,拔模斜度1-3°,未注壁厚为5;
6. 铸件经喷丸处理;
7. 毛坯尺寸公差CT9级,非加工表面涂耐760°C的耐热烘漆,厚度40μm,加工表面涂防锈油;
8. 机械加工未注按IT14;
9. 做水压试验,在220kPa压力下,历时3min不得渗漏;
10. 零部件禁用物质要求按GB/T30512-2014执行;
11. 铸件其余要求按照GB/T 26653-2011《排气歧管铸铁件标准》执行


三、排气管 QTRSi4Mo1 图11


技术要求
1.铸件材料:QTRSi4Mo1,按照GB/T 26653-2011《排气歧管铸铁件标准》执行,排气管耐热温度760°C;
2.金相组织:基本上是铁素体,珠光体含量≤10%,球化级别不低于3级,石墨大小为5-7级;
3.铸件经人工时效处理硬度200HB-241HB,抗拉强度≥550MPa、拉伸强度≥400MPa、延伸率3% -8%;
4.内腔应光洁平滑,不得有飞边,粘砂结疤等缺陷;
5.未注铸造圆角R3-R5,拔模斜度1-3°,未注壁厚为5;
6.铸件经喷丸处理;
7.毛坯尺寸公差CT9级,非加工表面涂耐760°C的耐热烘漆,厚度40μm,加工表面涂防锈油;
8.机械加工未注按IT14;
9.做水压试验,在220kPa压力下,历时3min不得渗漏;
10.零部件禁用物质要求按GB/T30512-2014执行;
11.铸件其余要求按照GB/T 26653-2011《排气歧管铸铁件标准》执行;
12.在易见位置铸刻零件编码、厂家代码和
